IS、IR型單級單吸離心泵

IS、IR型單級單吸離心泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。
供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。
IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。
本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，能互換；全系列泵的懸架也只有四種。

詳細介紹性能參數 結構圖安裝(外形)尺寸曲線圖譜其它

性能參數

泵轉速分為2900和1450轉／分兩種。
性能如下： 2900轉／分 1450轉／分
大流量： 240米3／分400米3／分
高總揚程： 125米 55米
高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)
高工作溫度：80℃
允許吸入管路壓力0.3MPa，泵的高使用壓力1.6MPa。

結構說明

IS、IR型單級單吸離心泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。

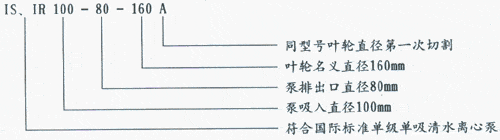

型號意義

水泵結構說明

IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套(8)及懸架軸承部件(12)等所組成。
IS、IR型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
泵的殼體(即泵體和泵蓋)構成泵的工作室、葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋(9)，填料環(10)，和填料(11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡。則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。

型號	轉速n(r/min)	流量Q		揚程Hm	效率η(%)	功率(kW)		必需汽蝕余量(NPSH)_r(m)
型號	轉速n(r/min)	(m³/h)	(L/S)	揚程Hm	效率η(%)	軸功率Pa	電機功率	必需汽蝕余量(NPSH)_r(m)
IS50-32-125	2900	7.5 12.5 15	2.08 3.47 4.17	22 20 18.5	47 60 60	0.96 1.13 1.26	2.2	2.0 2.0 2.5
IS50-32-125	1450	3.75 6.3 7.5	1.04 1.74 2.08	5.4 5 4.6	43 54 55	0.13 0.16 0.17	0.55	2.0 2.0 2.5
IS50-32-160	2900	7.5 12.5 15	2.08 3.47 4.17	34.3 32 29.6	44 54 56	1.59 2.02 2.16	3	2.0 2.0 2.5
IS50-32-160	1450	3.75 6.3 7.5	1.04 1.74 2.08	8.5 8 7.5	35 48 49	0.25 0.29 0.31	0.55	2.0 2.0 2.5
IS50-32-200	2900	7.5 12.5 15	2.08 3.47 4.17	52.5 50 48	38 48 51	2.82 3.54 3.95	5.5	2.0 2.0 2.5
IS50-32-200	1450	3.75 6.3 7.5	1.04 1.74 2.08	13.1 12.5 12	33 42 44	0.41 0.51 0.56	0.75	2.0 2.0 2.5
IS50-32-250	2900	7.5 12.5 15	2.08 3.47 4.17	82 80 78.5	28.5 38 41	5.87 7.16 7.83	11	2.0 2.0 2.5
IS50-32-250	1450	3.75 6.3 7.5	1.04 1.74 2.08	20.5 20 19.5	23 32 35	0.91 1.07 1.14	1.5	2.0 2.0 2.5
IS65-50-125	2900	15 25 30	4.17 6.94 8.33	21.8 20 18.5	58 69 68	1.54 1.97 2.22	3	2.0 2.5 3.0
IS65-50-125	1450	7.5 12.5 15	2.08 3.47 4.17	5.35 5 4.7	53 64 65	0.21 0.27 0.30	0.55	2.0 2.0 2.5
IS65-50-160	2900	15 25 30	4.17 6.94 8.33	35 32 30	54 65 66	2.65 3.35 3.71	5.5	2.0 2.0 2.5
IS65-50-160	1450	7.5 12.5 15	2.08 3.47 4.17	8.8 8.0 7.2	50 60 60	0.36 0.45 0.49	0.75	2.0 2.0 2.5
IS65-40-200	2900	15 25 30	4.17 6.94 8.33	53 50 47	49 60 61	4.42 5.67 6.29	7.5	2.0 2.0 2.5
IS65-40-200	1450	7.5 12.5 15	2.08 3.47 4.17	13.2 12.5 11.8	43 55 57	0.63 0.77 0.85	1.1	2.0 2.0 2.5
IS65-40-250	2900	15 25 30	4.17 6.94 8.33	82 80 78	37 50 53	9.05 10.89 12.02	15	2.0 2.0 2.5
IS65-40-250	1450	7.5 12.5 15	2.08 3.47 4.17	21 20 19.4	35 46 48	1.23 1.48 1.65	2.2	2.0 2.0 2.5
IS65-40-315	2900	15 25 30	4.17 6.94 8.33	127 125 123	28 40 44	18.5 21.3 22.8	30	2.5 2.5 3.0
IS65-40-315	1450	7.5 12.5 15	2.08 3.47 4.17	32.2 32 31.7	25 37 41	6.63 2.94 3.16	4	2.5 2.5 3.0
IS80-65-125	2900	30 50 60	8.33 13.9 16.7	22.5 20 18	64 75 74	2.87 3.63 3.98	5.5	3.0 3.0 3.5
IS80-65-125	1450	15 25 30	4.17 6.94 8.33	5.6 5 4.5	55 71 72	0.42 0.48 0.51	0.75	2.5 2.5 3.0
IS80-65-160	2900	30 50 60	8.33 13.9 16.7	36 32 29	61 73 72	4.82 5.97 6.59	7.5	2.5 2.5 3.0
IS80-65-160	1450	15 25 30	4.17 6.94 8.33	9 8 7.2	55 69 68	0.67 0.79 0.86	1.5	2.5 2.5 3.0
IS80-50-200	2900	30 50 60	8.33 13.9 16.7	53 50 47	55 69 71	7.87 9.87 10.8	15	2.5 2.5 3.0
IS80-50-200	1450	15 25 30	4.17 6.94 8.33	13.2 12.5 11.8	51 65 67	1.06 1.31 1.44	2.2	2.5 2.5 3.0

型號	轉速n(r/min)	流量Q		揚程Hm	效率η(%)	功率(kW)		必需汽蝕余量(NPSH)_r(m)
型號	轉速n(r/min)	(m³/h)	(L/S)	揚程Hm	效率η(%)	軸功率Pa	電機功率	必需汽蝕余量(NPSH)_r(m)
IS80-50-250	2900	30 50 60	8.33 13.9 16.7	84 80 75	52 63 64	13.2 17.3 19.2	22	2.5 2.5 3.0
IS80-50-250	1450	15 25 30	4.17 6.94 8.33	21 20 18.8	49 60 61	1.75 2.27 2.52	3	2.5 2.5 3.0
IS80-50-315	2900	30 50 60	8.33 13.9 16.7	128 125 123	41 54 57	25.5 31.5 35.3	37	2.5 2.5 3.0
IS80-50-315	1450	15 25 30	4.17 6.94 8.33	32.5 32 31.5	39 52 56	3.4 4.19 4.6	5.5	2.5 2.5 3.0
IS100-80-125	2900	60 100 120	16.7 27.8 33.3	24 20 16.5	67 78 74	5.86 7.00 7.28	11	4.0 4.5 5.0
IS100-80-125	1450	30 50 60	8.33 13.9 16.7	6 5 4	64 75 71	0.77 0.91 0.92	1.5	2.5 2.5 3.0
IS100-80-160	2900	60 100 120	16.7 27.8 33.3	36 32 28	70 78 75	8.42 11.2 12.2	15	3.5 4.0 5.0
IS100-80-160	1450	30 50 60	8.33 13.9 16.7	9.2 8.0 6.8	67 75 71	1.12 1.45 1.57	2.2	2.0 2.5 3.5
IS100-65-200	2900	60 100 120	16.7 27.8 33.3	54 50 47	65 76 77	13.6 17.9 19.9	22	3.0 3.6 4.8
IS100-65-200	1450	30 50 60	8.33 13.9 16.7	13.5 12.5 11.8	60 73 74	1.84 2.33 2.61	4	2.0 2.0 2.5
IS100-65-250	2900	60 100 120	16.7 27.8 33.3	87 80 74.5	61 72 73	23.4 30.0 33.3	37	3.5 3.8 4.8
IS100-65-250	1450	30 50 60	8.33 13.9 16.7	21.3 20 19	55 68 70	3.16 4.00 4.44	5.5	2.0 2.0 2.5
IS100-65-315	2900	60 100 120	16.7 27.8 33.3	133 125 118	55 66 67	39.6 51.6 57.5	75	3.0 3.6 4.2
IS100-65-315	1450	30 50 60	8.33 13.9 16.7	34 32 30	51 63 64	5.44 6.92 7.67	11	2.0 2.0 2.5
IS125-100-200	2900	120 200 240	33.3 55.6 66.7	57.5 50 44.5	67 81 80	28.0 33.6 36.4	45	4.5 4.5 5.0
IS125-100-200	1450	60 100 120	16.7 27.8 33.3	14.5 12.5 11.0	62 76 75	3.83 4.48 4.79	7.5	2.5 2.5 3.0
IS125-100-250	2900	120 200 240	33.3 55.6 66.7	87 80 72	66 78 75	43.0 55.9 62.8	75	3.8 4.2 5.0
IS125-100-250	1450	60 100 120	16.7 27.8 33.3	21.5 20 18.5	63 76 77	5.59 7.17 7.84	11	2.5 2.5 3.0
IS125-100-315	2900	120 200 240	33.3 55.6 66.7	132.5 125 120	60 75 77	72.1 90.8 101.9	110	4.0 4.5 5.0
IS125-100-315	1450	60 100 120	16.7 27.8 33.3	33.5 32 30.5	58 73 74	9.4 11.9 13.5	15	2.5 2.5 3.0
IS125-100-400	1450	60 100 120	16.7 27.8 33.3	52 50 48.5	53 65 67	16.1 21.0 23.6	30	2.5 2.5 3.0
IS150-125-250	1450	120 200 240	33.3 55.6 66.7	22.5 20 17.5	71 81 78	10.4 13.5 14.7	18.5	3.0 3.0 3.5
IS150-125-315	1450	120 200 240	33.3 55.6 66.7	34 32 29	70 79 80	15.9 22.1 23.7	30	2.5 2.5 3.0
IS150-125-400	1450	120 200 240	33.3 55.6 66.7	53 50 46	62 75 74	27.9 36.3 40.6	45	2.0 2.8 3.5

型號	轉速n(r/min)	流量Q		揚程Hm	效率η(%)	功率(kW)		必需汽蝕余量(NPSH)_r(m)
型號	轉速n(r/min)	(m³/h)	(L/S)	揚程Hm	效率η(%)	軸功率Pa	電機功率	必需汽蝕余量(NPSH)_r(m)
IS200-150-250	1450	240 400 460	66.7 111.1 127.8	22.6 20 17.2	70 82 79	21.1 26.6 27.3	37	3.6 4.6 4.9
IS200-150-315	1450	240 400 460	66.7 111.1 127.8	37 32 28.5	70 82 80	34.6 42.5 44.6	55	3.0 3.5 4.0
IS200-150-400	1450	240 400 460	66.7 111.1 127.8	55 50 48	74 81 76	48.6 67.2 74.2	90	3.0 3.8 4.5
IS50-32-125A	2900	11	3.1	16	60	0.82	1.5	2.0
IS50-32-160A		12	3.3	28	53	1.73	2.2	2.0
IS50-32-200A		11.5	3.2	43.5	46	2.96	4	2.0
IS50-32-250A		11	3.1	70	40	5.3	7.5	2.0
IS60-50-125A		22	6.1	16	67	1.43	2.2	2.0
IS65-50-160A		23	6.4	27	63	2.68	4	2.0
IS65-40-200A		23	6.4	42	58	4.54	5.5	2.0
IS65-40-250A		23	6.4	70	52	8.43	11	2.0
IS65-40-315A		23	6.4	110	40	17.24	22	2.5
IS80-65-125A		44	12.2	16	73	2.63	4	3.0
IS80-65-160A		46	13	28	71	4.94	5.5	2.5
IS80-50-200A		47	13	44	67	8.4	11	2.5
IS80-50-250A		47	13	70	63	14.22	18.5	2.5
IS80-50-315A		47	13	110	52	27.0	30	2.5
IS100-80-125A		90	25	16	76	5.16	7.5	4.5
IS100-80-160A		93	25.8	26	74	8.9	11	4.5
IS100-65-200A		93	25.8	43	75	14.52	18.5	3.6
IS100-65-250A		93	25.8	70	70	25.33	30	3.8
IS100-65-315A		93	25.8	114	64	45.12	55	3.6
IS125-100-200A		187	51.9	44	79	28.36	37	4.5
IS125-100-250A		187	51.9	70	76	46.9	55	4.2
IS125-100-315A		190	52.8	110	73	77.97	90	4.5
IS125-100-400A	1450	93	25.8	44	65	17.14	22	2.5
IS150-125-250A		185	51.4	18	79	11.48	15	3.0
IS150-125-315A		185	51.4	27	78	17.61	22	3.0
IS150-125-400A		185	51.4	44	74	29.96	37	3.7
IS200-150-250A		374	103.88	17.5	81	22.01	30	4.0
IS200-150-315A		374	103.88	28	80	35.65	45	4.0
IS200-150-400A		374	103.88	44	80	56.02	75	4.0

IS、IR型單級單吸離心泵結構說明：

IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套(8)及懸架軸承部件(12)等所組成。

IS、IR型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。

泵的殼體(即泵體和泵蓋)構成泵的工作室、葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。

為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

泵的軸向密封環是由填料壓蓋(9)，填料環(10)，和填料(11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡。則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防止沿著配合表面進氣或漏水。

泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。

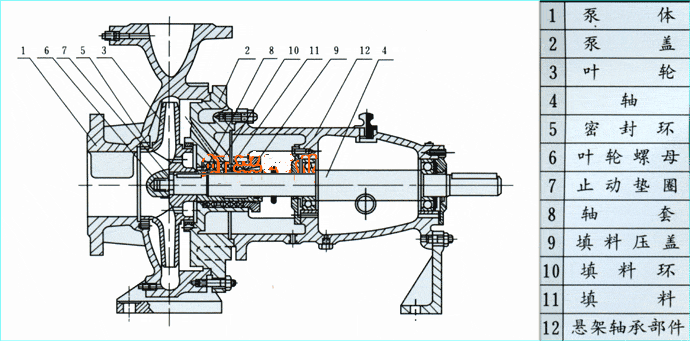

IS、IR型單級單吸離心泵結構圖：

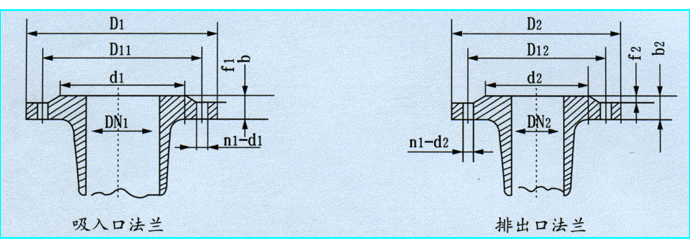

IS、IR型單級單吸離心泵法蘭安裝尺寸圖

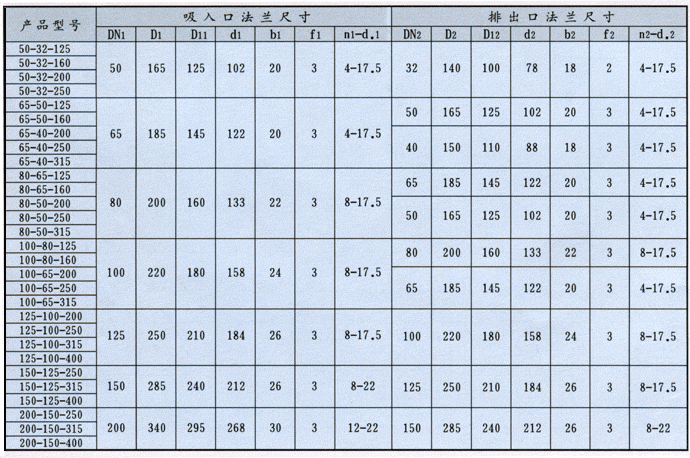

IS、IR型單級單吸離心泵法蘭安裝尺寸表

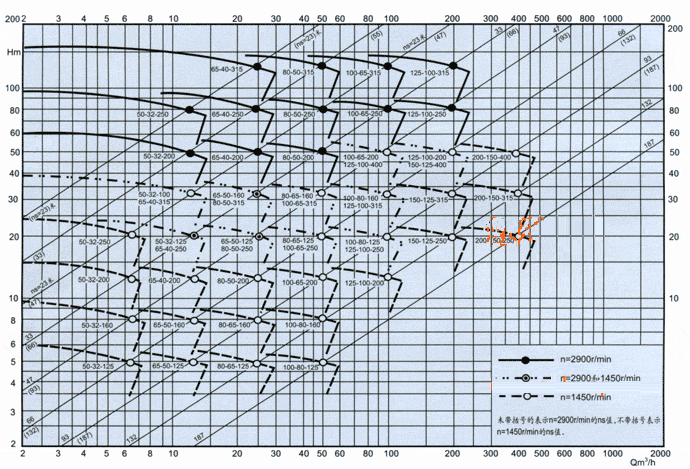

IS、IR型單級單吸離心泵曲線圖譜

IS、IR型單級單吸離心泵|故障分析及排除方法

故障	原因	解決方式
1、泵不吸水，壓力表指針劇烈擺動。	灌注引水不夠，管路與儀表連接處漏氣。	檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
2、水泵不出水，真空表表示高度真空。	底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。	檢查底閥，更換水管，降低吸水高度。
3、壓力表有壓力，但仍不出水。	出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。	檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。
4、流量低于設計要求。	水泵堵塞，密封環磨損過多，轉速不足。	清洗水泵及管路，更換密封環，增加泵轉速。
5、泵消耗功率過大。	填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。	調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。
6、泵內聲音反常，泵不出水。	吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。	檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。
7、水泵振動，軸承過熱。	電機與泵不同心，軸承缺油或磨損。	調整電機軸與泵軸的同軸度，加油或更換軸承。
