S、SH型單級雙吸清水泵

S、SH型單級雙吸清水泵，供抽送清水或物理化學性質類似于水的其它液體之用。被輸送液體溫度不得高于80℃。適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。

詳細介紹性能參數 結構圖安裝(外形)尺寸其它

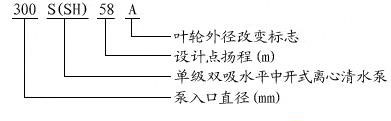

型號意義:

產品特點:

S、SH系列清水泵是取代Sh型單級雙吸、臥式中開離心泵，供輸送清水及物理化學性質類似于水的液體（液體高溫度不超過80℃）。適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。SM、SF、SY型泵均是在S型泵基礎上通過改變材質、密封、結構等措施而形成的分別適應于輸送多泥砂水質或有耐磨要求、耐腐蝕要求或油類等介質。

型號	流量 Q (m³/h)	揚　程 H (m)	轉　速 n (r/min)	功　率 (KW)		效　率 (%)	汽蝕余量 (NPSH)r (m)	重　量 (kg)
型號	流量 Q (m³/h)	揚　程 H (m)	轉　速 n (r/min)	軸功率	電機功率	效　率 (%)	汽蝕余量 (NPSH)r (m)	重　量 (kg)
150S78	126 160 198	82 78 70	2950	40 45 52	55	70 75.5 72	3.7	140
150S78A	112 144 180	67 62 55		30.1 33.4 38.5	45	68 72.6 70	3.7	140
150S50	130 160 220	52 50 40		25.2 27.3 31.1	37	73 80.4 77	3.9	130
150S50A	112 144 180	44 40 35		18.6 20.0 24.5	30	72 75.5 70
150S50B	108 133 160	38 36 32		17.2 18.0 19.4	22	65 72.5 72
200S95	183 280 324	103 95 87		83.1 91.4 102.4	132	62 79.2 75	5.3	260
200S95A	180 260 306	92 85 78		67.3 83.3 94.3	110	67 75 73
200S95B	216 280 351	82 75 68		64.8 73.8 80.9	90	62 72 70
200S63	180 270 324	69 63 53		54.8 58.3 66.7	75	74 82.7 76	5.8	230
200S63A	216 280 324	54 46 37		37.8 45.1 46.6	55	70 75 70	5.8	230
200S42	216 280 324	48 42 35		34.8 38.1 40.2	45	81 84.2 81	6	180
200S42A	198 270 310	43 36 31		30.5 33.1 34.4	37	76 80 76	6	180
250S65	360 485 612	71 65 58	1450	92.8 109.2 130.6	132	75 78.6 74	3.1	485
250S65A	342 420 540	61 48 50		77 88.5 98	90	74 77.7 75	3.1	485
250S39	360 485 612	42 39 32		54.2 61.5 67.5	75	76 83.6 79	3.2	380
250S39A	324 468 576	35 30 25		41.7 48.4 50.9	55	74 79 77	3.2	380
250S24	360 485 576	27 24 19		33.1 36.9 36.4	45	80 85.8 82	3.5	365
250S24A	324 414 482	22 20 17		25.6 27.2 27.9	37	80 83.3 82	3.5	365
250S14	360 485 576	16 14 11		19.6 21.5 22.1	30	80 85.8 78	3.8	320
250S14A	324 414 482	13 11 8		14.5 15.2 14.6	18.5	78 82.7 75	3.8	320
300S90	590 790 936	93 90 82		202 243 279	320	74 79.6 75	4.2	840
300S90A	576 756 918	86 78 70		190 216.4 247	280	71 74.2 71
300S90B	540 720 900	72 67 57		150 180 200	220	70 73 70
300S58	576 790 972	63 58 50		131.8 147.9 165.5	200	75 84.2 80	4.4	810
300S58A	529 720 893	53 49 42		100.5 118.0 130.9	160	76 82.5 78	4.4	810
300S58B	504 684 835	46 43 37	1450	87 100 108	132	73 80 78	4.4	810
300S32	612 790 900	36 32 28		75 79 86	90	80 86.8 80	4.6	710
300S32A	551 720 810	31 26 24		58.1 60.7 67.9	75	80 84 78	4.6	710
300S19	612 790 935	22 19 16		45.9 47.1 47.9	55	80 86.8 85	5.2	488
300S19A	504 720 829	20 16 13		38.7 39.2 39.1	45	71 80 75	5.2	488
300S12	612 790 900	14 12 10		29.2 30.4 33.1	37	80 84.8 74	5.5	667
300S12A	522 684 792	11 10 8		21.7 23.9 22.7	30	72 78.4 76	5.5	667
350S125	850 1260 1660	140 125 100		463 533 628	680	70 80.5 72	5.4	1580
350S125A	803 1181 1570	125 112 90		391 461 550	570	70 78.2 70
350S125B	745 1098 1458	108 96 77		313 373 425	500	70 77 72
350S75	972 1260 1440	80 75 65		271 303 319	360	78.5 85.2 80	5.8	1200
350S75A	900 1170 1332	70 65 56		220 244.4 257	280	78 84.2 79
350S75B	828 1080 1224	59 55 47		177.4 196.3 203.5	220	75 82.4 79
350S44	927 1260 1476	5044 37		163.4 172.5 188.3	220	81 87.5 79	6.3	1105
350S44A	864 1116 1332	41 36 30		121 129.5 136	160	80 84.5 80	6.3	1105
350S26	972 1260 1440	30 26 22		99 102 105	132	80 87.5 82	6.7	875
350S26A	864 1116 1296	26 21 16		76.5 76.9 77.4	90	80 83.4 73	6.7	875
350S16	972 1260 1440	20 16 13		63.8 64.4 68.9	75	83 85.4 74	7.1	760
350S16A	864 1044 1260	16 13 10		51 47 49	55	74 78.3 70	7.1	760
400S90	1350 1620 1800	96 90 85		458.2 473 508	560	78 84 82	6.2	1950
400S90A	1215 1460 1621	78 73 69		327 345 371.3	450	79 84 82
400S90B	1084 1300 1445	62 58 55	970	223 245 264	315	82 84 82
400S40	900 1080 1260	42 40 37		129 140 150	185	80 85 84	5.1	1940
400S40A	815 1007 1084	35 33 31		95.8 107 109	160	81 84.5 84
400S40B	725 870 967	28 26 24.7		67.4 73.3 78.4	110	82 84 83
500S98	1620 2020 2340	114 98 79	970	664.8 678.1 680.3	800	78 79.5 74	4.1	2400
500S98A	1500 1872 2170	96 83 67		509 539 542	630	77 78.5 73
500S98B	1400 1746 2020	86 74 59		431.4 450.1 432.8	560	76 78.7 75
500S59	1620 2020 2340	67 59 47		374 388.2 374	450	79 83.6 80	4.5	2235
500S59A	1500 1872 2170	57 49 39		315 332.3 320	400	74 75.6 72
500S59B	1400 1746 2020	46 40 32		240 255.8 248	315	73 74 71
500S35	1620 2020 2340	40 35 28		207.6 218.2 209.9	280	85 88.2 85	4.8	1640
500S35A	1400 1746 2020	31 27 21		144 150.6 138	220	82 85.2 84	4.8	1640
500S22	1620 2020 2340	24 22 19		137.5 143.6 142.4	185	77 84.2 85	5.2	1555
500S22A	1400 1746 2020	20 17 14		103 100.6 94	132	74 80.3 82	5.2	1555
500S13	1620 2020 2340	15 13 10		83.8 85.7 79.7	110	79 83.4 80	5.7	15.5
600S22	2520 3170 3600	25 22 18		209.2 215.8 215.2	250	82 88 82	7	2500
600S22A	2160 2860 3240	21 18 16		152.5 161.1 168.1	185	81 87 84
600S32	2160 3170 3600	36 32 27		278.6 310.4 311.4	355	76 89 85
600S32A	1800 2820 3240	30 26 23		204 229 236	280	72 88 86
600S47	2160 3170 3600	56 47 40		412 456 456	560	80 89 86	6.5	3850
600S47A	1980 2920 3240	46 40 37		318 361 380	450	78 88 86	6.5	3850
600S75	2160 3170 3600	84 75 67		568 736 821	900	87 88 80	6	4300
600S75A	1980 2950 3240	74 65 60		486.6 600.2 661.8	710	82 87 80
600S75B	1800 2710 3060	60 55 51		367.6 477.5 531.3	560	80 85 80
600S100	2160 3170 3600	110 100 92		829.6 1015.6 1073.8	1250	78 85 84
600S100A	1980 3000 3240	100 90 85		697.3 875.4 914.6	1120	78 84 82
600S100B	1800 2830 3060	90 80 75		588.2 751.9 781.3	900	75 82 80
800S22	4320 5500 6480	25 22 19	730	358.7 370.2 389.9	450	82 89 86	7	4500
800S22	3000 4400 5040	16 14 12	585	163.4 190.6 193.8	250	80 88 85	5	4500
800S22A	3960 4830 5500	19 17 15	730	246.9 254.1 261.2	315	83 88 86	7	4500
800S22A	2800 3870 4500	13 11 9	585	123.9 133.3 131.3	185	80 87 84	5	4500
800S32	4320 5500 6480	35 32 29	730	502.2 538.5 588.2	630	82 89 87	7	5100
800S32	3000 4400 5200	23 20 18	585	234.9 272.3 299.9	315	80 88 85	4.5
800S32A	3500 4950 6000	30 26 23	730	353 389 437	450	81 88 86	7
800S32A	2700 3960 4680	19 17 14	585	174.6 210.7 212.4	250	80 87 84	4.5
800S47	4320 5500 6480	51 47 42	730	740.7 782.2 842.2	1000	81 90 88	6.5	7300
800S47	3000 4400 5200	35 30 26	585	357.4 403.9 428.1	450	80 89 86	4.2
800S47A	3500 5070 6000	45 40 36	730	530 621 684	710	81 89 86	6.5
800S47A	2800 4060 4800	30 25 22	585	285.9 314.4 334.4	355	80 88 86	4.2
800S76	4000 5500 6500	80 76 71	730	1103.1 1293.6 1444.6	1600	79 88 87	6	7888
800S76	3000 4400 5500	54 49 43	585	551.5 674.9 757.7	800	80 87 85	4.2	7888
800S76A	3500 5080 6000	70 65 62	730	845 1034 1206	1250	79 87 84	6	7815
800S76A	2800 4070 5000	48 42 37	585	463 541 607	630	79 86 83	4.2	7815
800S76B	3000 4680 5500	60 55 51	730	628.6 824.7 920.3	1000	78 85 83	6	7762
800S76B	2500 3750 4500	40 35 30	585	358.3 425.5 459.6	500	76 84 80	4	7762

S、SH型單級雙吸清水泵:S、SH型單級雙吸清水泵法蘭安裝尺寸

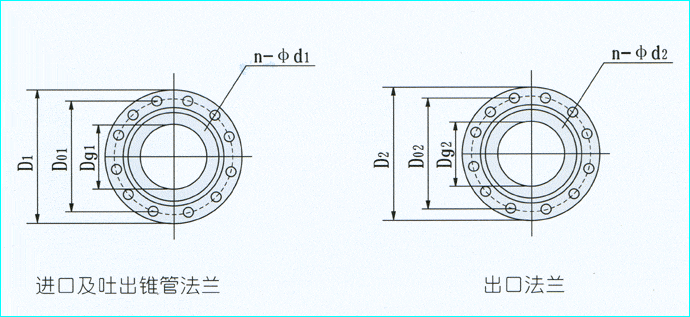

S、SH型單級雙吸泵法蘭安裝尺寸圖：

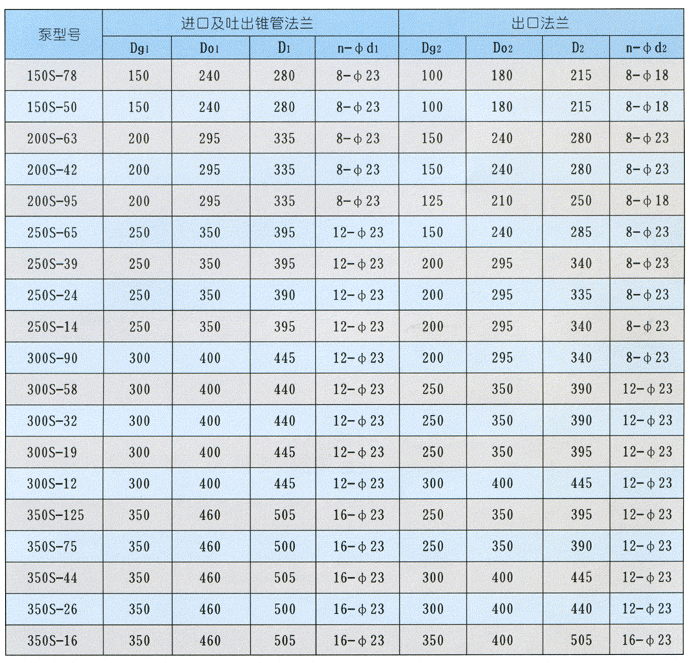

S、SH型單級雙吸泵法蘭安裝尺寸表：

S、SH型單級雙吸清水泵:S、SH型單級雙吸清水泵外形安裝尺寸(1)

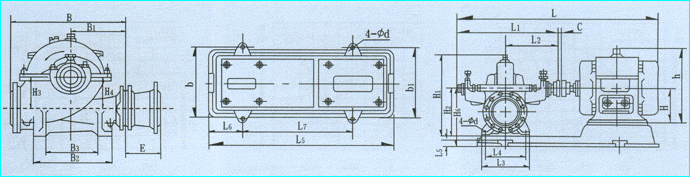

S、SH型單級雙吸泵外形安裝尺寸圖：

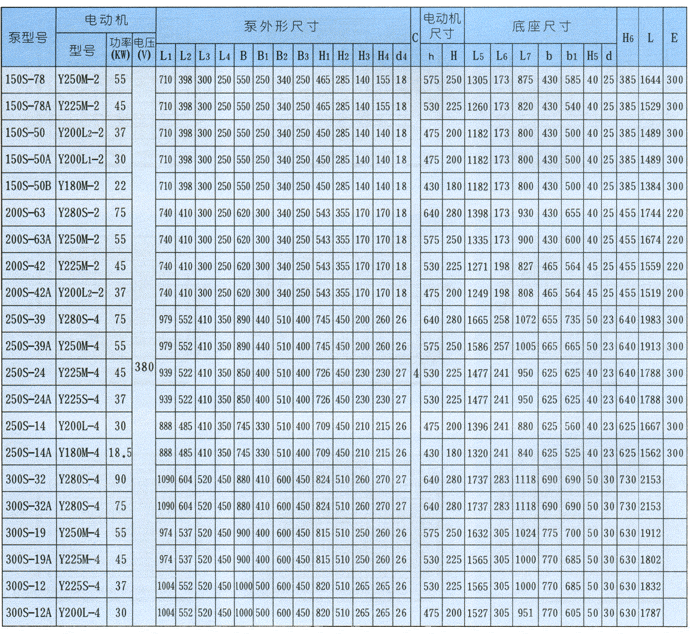

S、SH型單級雙吸泵外形安裝尺寸表：

S、SH型單級雙吸清水泵:S、SH型單級雙吸清水泵外形安裝尺寸(2)

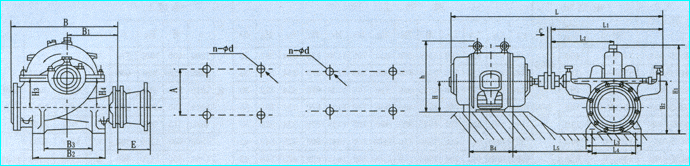

S、SH型單級雙吸泵外形安裝尺寸圖：

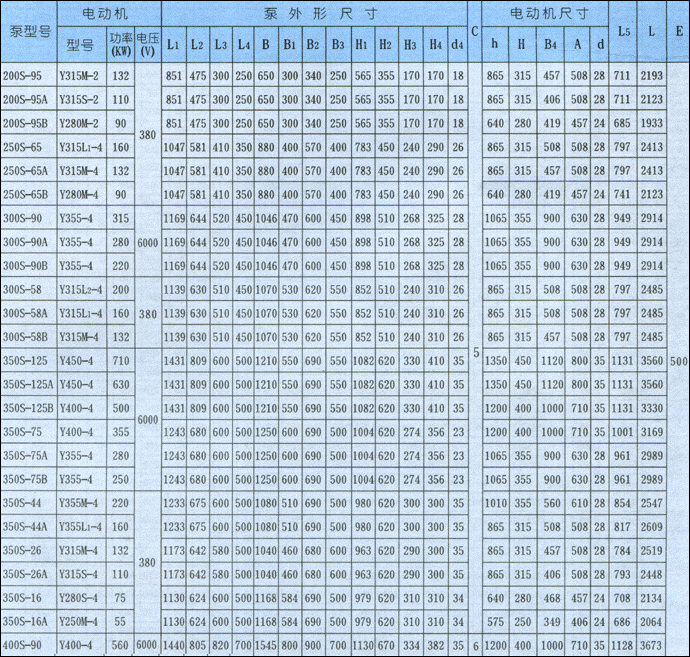

S、SH型單級雙吸泵外形安裝尺寸表：

故障	原因	解決方式
1、泵不吸水，壓力表指針劇烈擺動。	灌注引水不夠，管路與儀表連接處漏氣。	檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
2、水泵不出水，真空表表示高度真空。	底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。	檢查底閥，更換水管，降低吸水高度。
3、壓力表有壓力，但仍不出水。	出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。	檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。
4、流量不足或揚程太低。	葉輪或進出水管路堵塞，雙吸密封環磨損過多，轉速低于過定值。	清洗葉輪及管路，更換密封環，調整至定額轉速。
5、泵消耗功率過大。	填料壓蓋太緊，葉輪與雙吸密封環磨損，流量過大。	調整填料壓蓋松緊程度，檢查原因，消除機械磨損，調節出水閥門，使之在規定范圍內運轉。
6、泵內聲音反常，泵不出水。	吸水管阻力過大或吸水高度過高，吸水處有空氣吸入，所輸送液體溫度過高，流量過大而發生氣蝕現象。	檢查吸入管和底閥，降低吸水高度、檢查底閥，降低吸水高度，堵塞漏氣處，調節液體溫度，調節出水閥門，使之在規定范圍內運轉。
7、水泵不正常振動	泵發生氣蝕，葉輪不平衡，泵軸與電機軸不同心，地腳螺栓松動。	調節出水閥門，使之在規定范圍內運轉，葉輪校正靜平衡，校正泵軸與電機軸的同心度，擰緊地腳螺栓。
7、軸承過熱。	軸承缺油或磨損，泵軸與電機軸不在同一中心線上。	檢查并清洗軸承體，加潤滑油，校正兩軸的同心度使在同一中心線上。
